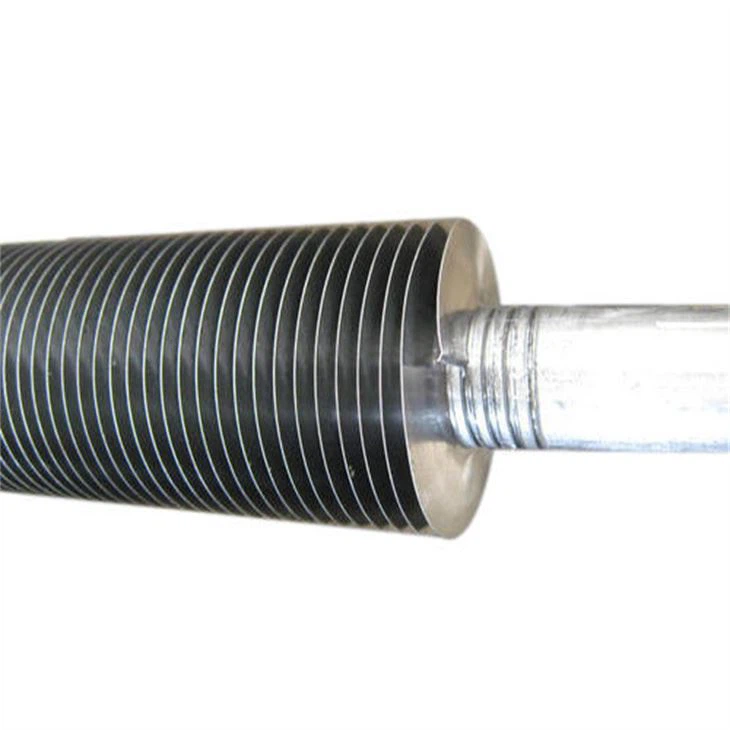

Tabung bersirip heliks memberi perancang efisiensi termal yang tinggi dan solusi desain yang ringkas untuk berbagai penukar panas di mana gas buang yang bersih ditemukan. Tabung bersirip heliks diproduksi dalam profil penguatan padat dan bergerigi.
Tabung heliks bersirip padat diproduksi dengan membungkus secara heliks tabung strip sirip kontinu. Strip sirip dililit secara spiral ke tabung dan terus dilas dengan proses listrik frekuensi tinggi ke tabung di sepanjang akar spiral. Strip sirip ditahan di bawah tekanan dan dibatasi secara lateral saat dibentuk di sekitar tabung, sehingga memastikan bahwa strip berada dalam kontak yang erat dengan permukaan tabung. Pengelasan kontinu diterapkan pada titik di mana strip sirip mulai membengkok di sekitar diameter tabung, menggunakan proses las busur logam gas.
Untuk ukuran pipa atau tabung tertentu, luas permukaan perpindahan panas yang diinginkan per satuan panjang pipa dapat diperoleh dengan menentukan tinggi sirip yang sesuai dan/atau jumlah sirip per inci panjang.
Konfigurasi tabung bersirip baja yang dilas ini dapat digunakan untuk hampir semua aplikasi perpindahan panas, dan sangat cocok untuk aplikasi suhu tinggi dan tekanan tinggi. Fitur penting dari konfigurasi ini adalah penyambungan sirip ke tabung yang efisien dan efektif dalam semua kondisi suhu dan tekanan, dan kemampuan untuk menahan suhu sisi sirip yang tinggi.
Sirip heliks kontinu digabungkan ke tabung dasar dengan pengelasan hambatan listrik frekuensi tinggi untuk memberikan sambungan yang efisien dan andal secara termal.
tabung dasar OD | Ketebalan tabung dasar (mm) | ketinggian dari | Ketebalan sirip (mm) | Jarak sirip (mm) |
22mm ~ 219mm | 2.0mm ~16mm | 8mm ~ 30mm | {{0}},8mm~4,0mm | 2.8mm~20mm |
Bahan Tabung Dasar | Bahan sirip | Panjang Tabung (Mtr) | ||
Baja karbon, baja paduan, baja tahan karat dan baja tahan korosi | Baja karbon, baja paduan, baja tahan karat dan baja tahan korosi | Kurang dari atau sama dengan 25Mtrs | ||
